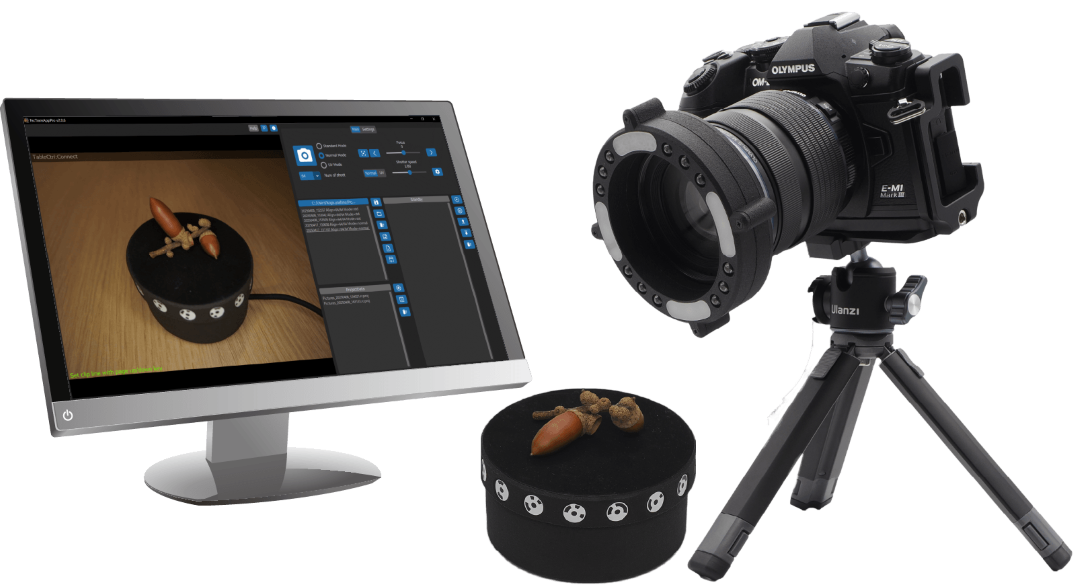

卓上型高精細3Dスキャナーシステム
FacTrans Pro / E-M1 III
黒、透明、反射する面を忠実に3Dデータ化
主な特長

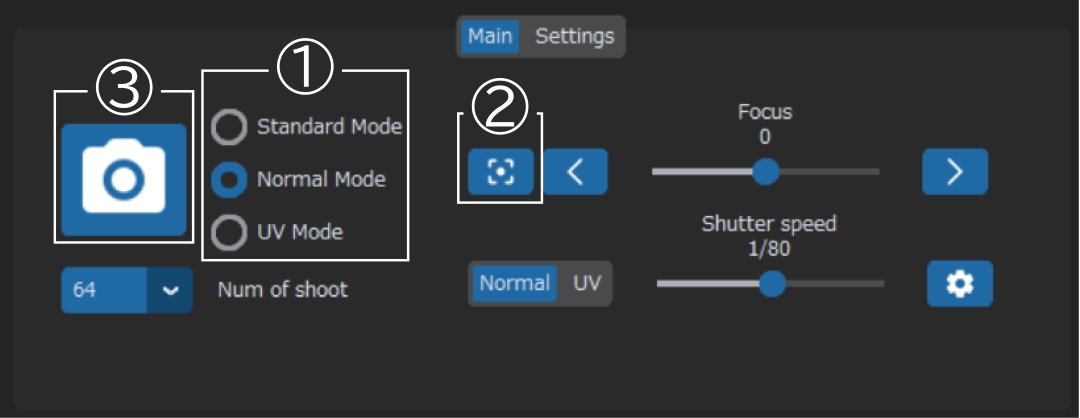

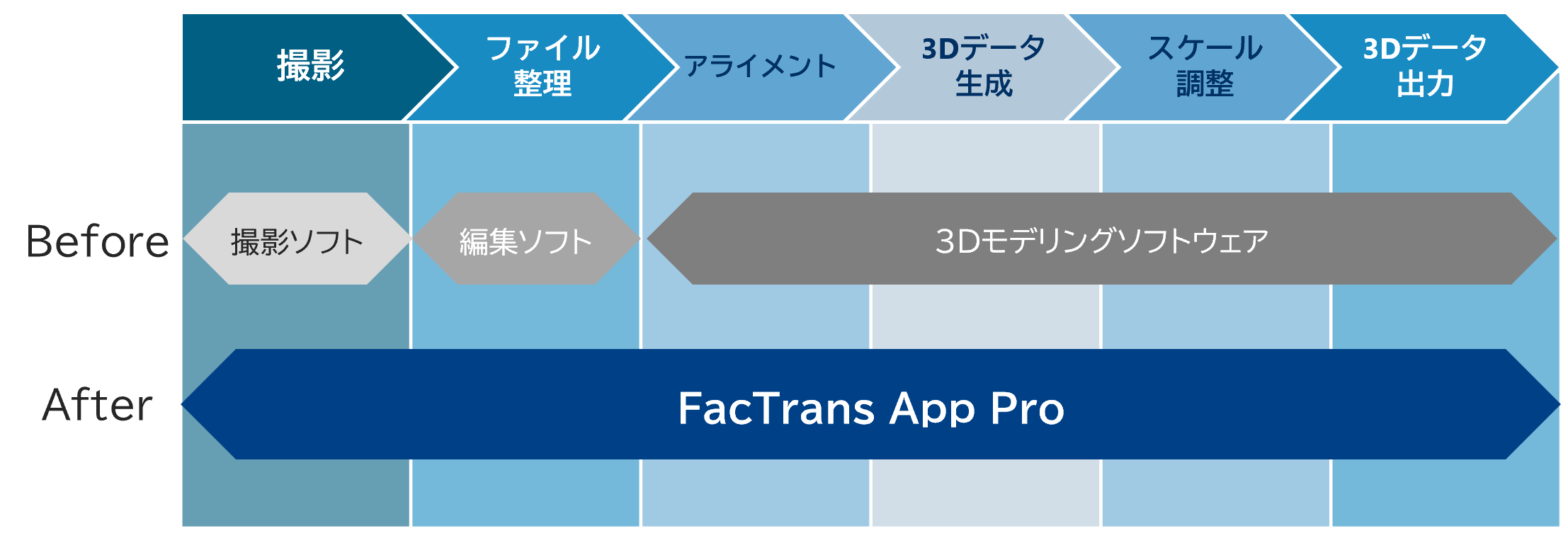

「FacTrans Pro / E-M1 III」の撮影機構は小型軽量、高解像なOM SYSTEMのミラーレス一眼カメラ、フォトグラメトリー処理は信頼性の高いReality Capture※1を採用。「FacTrans App Pro」専用ソフトウェアでOM CaptureとReality Captureの制御を行うため複雑な設定や調整が不要です。また、インターフェースは直感的操作が可能なGUIで、PC接続した直後から高精細3Dスキャンが可能となるスキルレスなシステムです。※1:Reality CaptureはEpic Games社の商標または登録商標です。
黒色、透明、光沢面でもテクスチャ再現性が高い
![](/user_data/packages/raku2pc/image/product/3d/3d_f1.jpg)
紫外線で発光する特殊なインクを使用することで、黒色、光沢、透明を含む面でも色データと形状データを同時にスキャンすることが可能。2回のスキャンが1回になることで大幅な時間短縮ができます。
カメラ内深度合成機能
![](/user_data/packages/raku2pc/image/product/3d/3d_f2.jpg)
FacTransPro / E-M1 IIIでは、オブジェクトに対してピントが異なるものを数回に分けてスキャンし合成する機能(深度合成)で立体的な形状のものでも、全方位精度高くデータの取得が可能です。
デジタル一眼カメラによる高い色再現性
![](/user_data/packages/raku2pc/image/product/3d/3d_f3.jpg)
高画質なデジタル一眼カメラを使用する事で、高い色再現性を実現。
AIモデルを使用した自動背景除去機能
![](/user_data/packages/raku2pc/image/product/3d/3d_f4.jpg)
「撮影対象の背景をAIによる自動判定で除去します。背景が除去された撮影データを使うことでアライメント性能が向上し、短時間で3Dデータ化することができます。※Normalモード時
仕様
製品仕様
項目 | 仕様 | 条件/備考 |
---|---|---|
3Dモデル化手法 | Photogrammetry | RealityCapture使用 |
スキャン精度 | 参考値)≤0.04mm (当社評価方法による) | 条件:32枚撮影(3姿勢) モデル品質:High |
点間ピッチ | 参考値)0.02~0.06mm (当社評価方法による) | 条件:32枚撮影(3姿勢) モデル品質:High |
スキャン速度 | 1周90秒程度でスキャン可能 | Standardモード32枚撮影時 |
最小スキャン範囲 | 20x20x20mm | 対象によりスキャンできない場合があります。 別売りMacroレンズによりより小さいオブジェクトも撮影可能 |
最大スキャン範囲 | 300x300x300mm | ※FT 300mmエクステンション(オプション)が必要です。 |
カメラ/レンズ | OM-D E-M1 Mark III 12-40㎜ F2.8 PROキット | |
カメラ解像度 | 20MPixel | |
撮影モード | Normalモード(可視光撮影) Standardモード(可視光+紫外線撮影) UVモード(紫外線撮影) | |
黒いもの・光沢のあるものの撮影 | 白い粉体を用いなくても撮影可能 | 特殊なインク(FeatureINK)を使用することで撮影可能 |
一周当たりの撮影枚数※2 | 32/64/96枚から選択可能 | 特殊なインクと光源で1度の撮影で形状も色もデータ取得可能 |
深度合成機能 | 搭載(カメラ内合成) ※長い物・大きい物にスキャンしたい場合にお勧めです。 | 奥行きのあるオブジェクトや小さなオブジェクトにカメラを近づけて撮影する場合にお勧めです。 撮影枚数とフォーカスステップ(フォーカスの移動量)のパラメータを設定できます。 深度合成撮影は通常撮影よりも時間がかかります。 |
ハイレゾショット機能 | 搭載(カメラ内合成) ※より細かい形状をスキャンしたい場合にお勧めです。 | ハイレゾ撮影を使用すると、通常よりも高密度なポリゴンが生成できます。 ハイレゾ撮影は通常撮影よりも時間がかかり、3D 化処理の時間も長くなります。 |

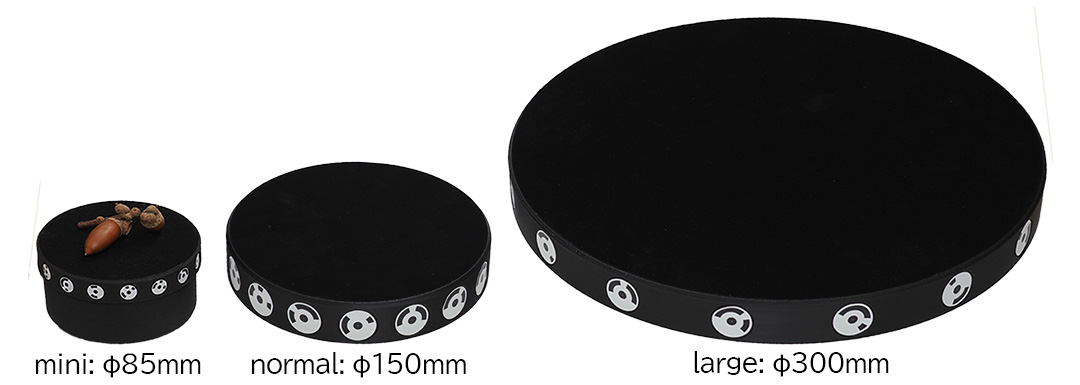

ターンテーブルサイズ | mini:Φ85mm normal:Φ150mm large:Φ300mm※ | ※FT 300mm エクステンション(オプション)が必要 |
対応サイズ | ターンテーブルmini:20~85mm ターンテーブルnormal:85~150mm ターンテーブルlarge:150~300mm※ | ※FT 300mm エクステンション(オプション)が必要 |
出力形式 | obj、ply、glb、stl、3mfなど | RealityCaptureの仕様に準じます |
ターンテーブル耐荷重 | 5kg | |
専用ケースサイズ | 幅330x奥行250x高さ150mm |
モード仕様
相違点/モード | Standardモード | Normalモード | UVモード |
---|---|---|---|
概要 | 黒・透明・光沢を含む場合、単調なもの | 光沢などがなく、単調なものでない場合 | 形状のみを速く、精度良くスキャンしたい場合 |
Feature INKの塗布 | 必要 | 不要 | 必要 |
カラーテクスチャ | あり | あり | なし |
寸法情報 | 有効 | 有効 | 無効 |
背景除去 | なし | あり | なし |
被写体例 | プラスチック、金属、フィギュア等 | 木材、石、布等 | プラスチック、金属、フィギュア等 |
動作条件
項目 | 条件 |
---|---|
OS | Windows 7/8.1/10/11 64bit |
グラフィックボード | NVIDIAグラフィックカード CUDA3.0以上対応 VRAM1GB以上 |
メモリ | 8GB以上(推奨16GB) |
CPU | 4コア以上(SSE4.2以上対応のもの) |
インターフェース | USB 2ポート (カメラ接続用、FacTransシステム接続用) |
インターネット環境 | Reality Captureを使用する上で必要となります。 |
ラインアップ
製品名 | FacTrans Pro/E-M1 III | FacTrans Pro / E-M1 III / フルパッケージ |
---|---|---|
外観 | ![]() | ![]() |
構成内容 | ||
OM-D E-M1 MarkIII | ○ | ○ |
FacTrans Starter KIT | - | ○ |
FT スキャンブース | - | ○ |
FT 300mmエクステンション | - | ○ |
撮影モード | ||
Normalモード(可視光撮影) | 可能 | 可能 |
Standardモード(可視光+紫外線撮影) | ―別売り(FacTrans Starter KIT、FT スキャンブースが必要) | 可能 |
UVモード(紫外線撮影) | ―別売り(FacTrans Starter KIT、FT スキャンブース(オプションが必要) | 可能 |
オブジェクトの大きさ | ||
20~85mm | ○ | |
85~150mm | ○ | |
150~300mm | ―別売り(FT300mmエクステンションが必要) |
オプション
FacTrans Starter KIT | Feature INK 50cc | FT Scan Booth | FT 300mm Extension |
---|---|---|---|
スターターキット | 補充用インク | スキャンブース | エクステンションテーブル |
![]() | ![]() | ![]() | ![]() |
●FacTrans Pro/E-M1 IIIにてFeature LED機能を使う際に必須な商品です。 ●黒色、透明、反射するオブジェクトのスキャンが可能 | ●補充用インクボトル(50cc) | ●黒色、透明、反射するオブジェクトでのFeature INKスプレーした撮影時に用いる暗所箱 ●外乱光を遮ることで安定撮影 | ●より大きなワーク用のエクステンションテーブル(Φ300mm) |
エアブラシ、UV LEDライト、Feature INK 50cc、塗装棒 | 50cc | フレーム、ジョイントブロック、カバー | Φ300mmテーブル |
