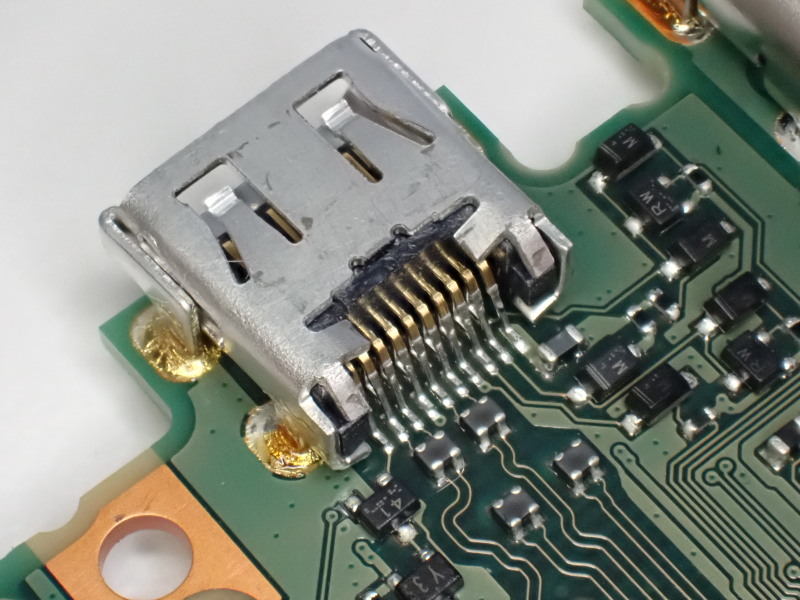

小型部品・基板の外観確認
コネクターや端子、はんだなど、細部を拡大して確認・記録。
コンパクトデジタル
顕微鏡システム
現場へ持ち運べるポータブルデジタル顕微鏡

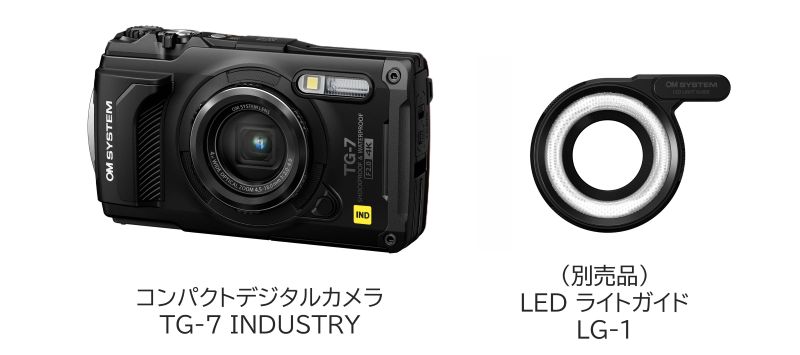

OM SYSTEM Tough TG-7をベースに、法人・産業用途での近接観察や記録に適した構成とした製品です。
小型部品や試料の拡大観察・撮影・記録を、製造現場や屋外など場所を選ばず行うことができます。
本製品は、カメラの近接撮影機能を活用した簡易観察・記録用のシステムです。
寸法測定や定量評価を目的とした測定機器ではありません。
このような場面で
活用できます
製造現場での一次確認
対象物を顕微鏡室に移動させる前の確認や、製造現場での簡易的な観察に使用できます。
試料・生物の観察・記録
昆虫や植物、鉱物、文化財など、幅広い対象の観察に活用できます。
持ち運べる小型・タフ設計
防水・防塵・耐衝撃仕様で、屋外や水回りなどの環境でも使用可能。
主な特長

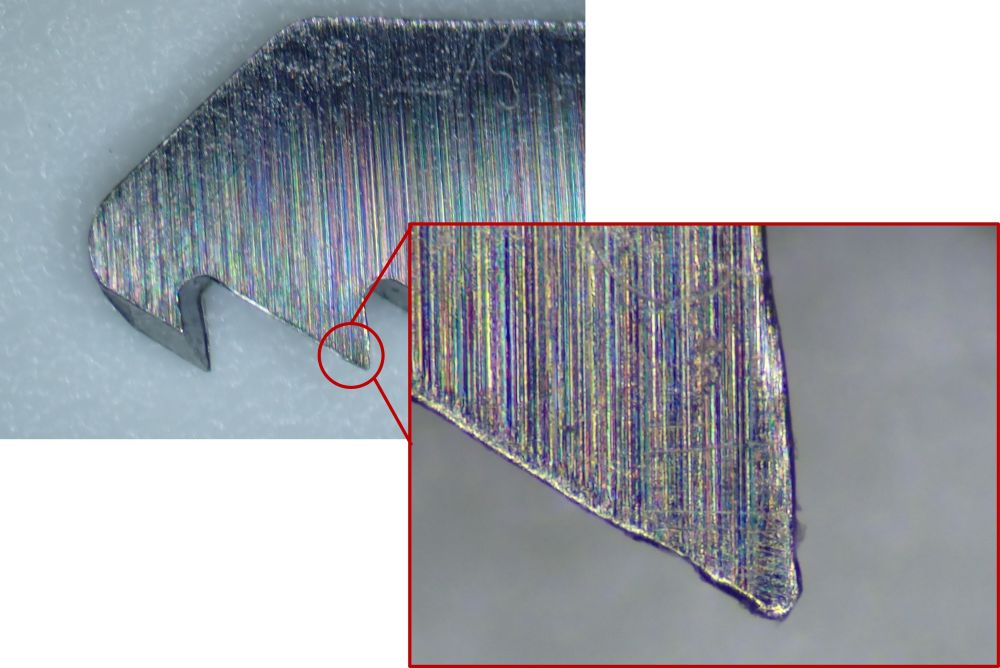

小さな対象物をカメラ単体で拡大撮影
顕微鏡モードを使用することで、レンズ先端から1cmの距離まで近づいて撮影できます。
最近接時には、約4.8×3.6mmの範囲を画面いっぱいに撮影できます。

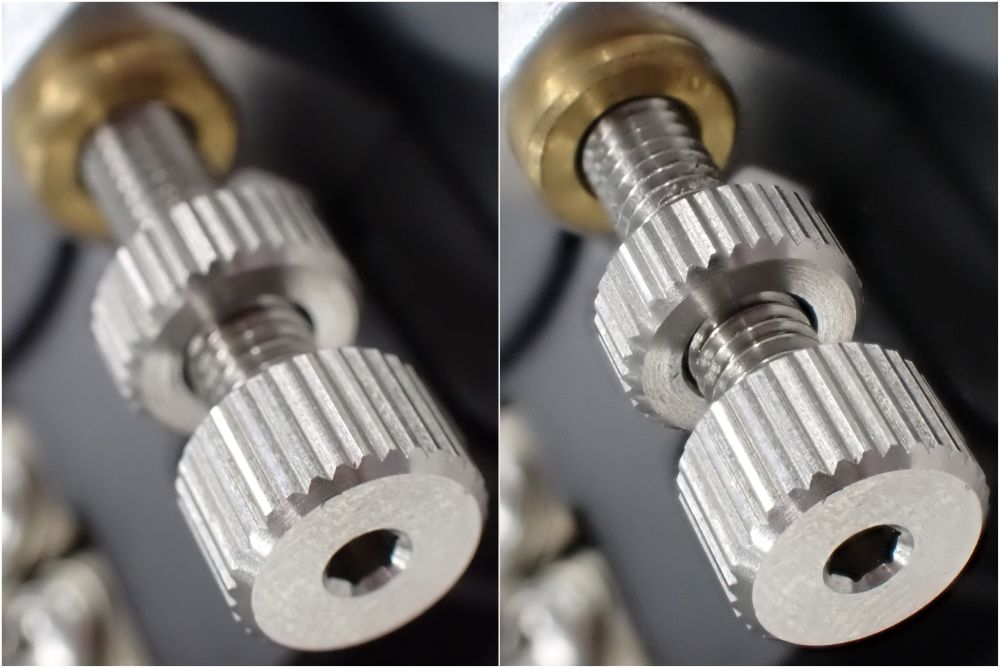

凹凸のある対象物も、広い範囲にピントを合わせて記録
ピント位置を変えながら撮影した複数の画像をカメラ内で合成。
奥行きのある対象物でも、手前から奥まで確認しやすい画像を作成できます。

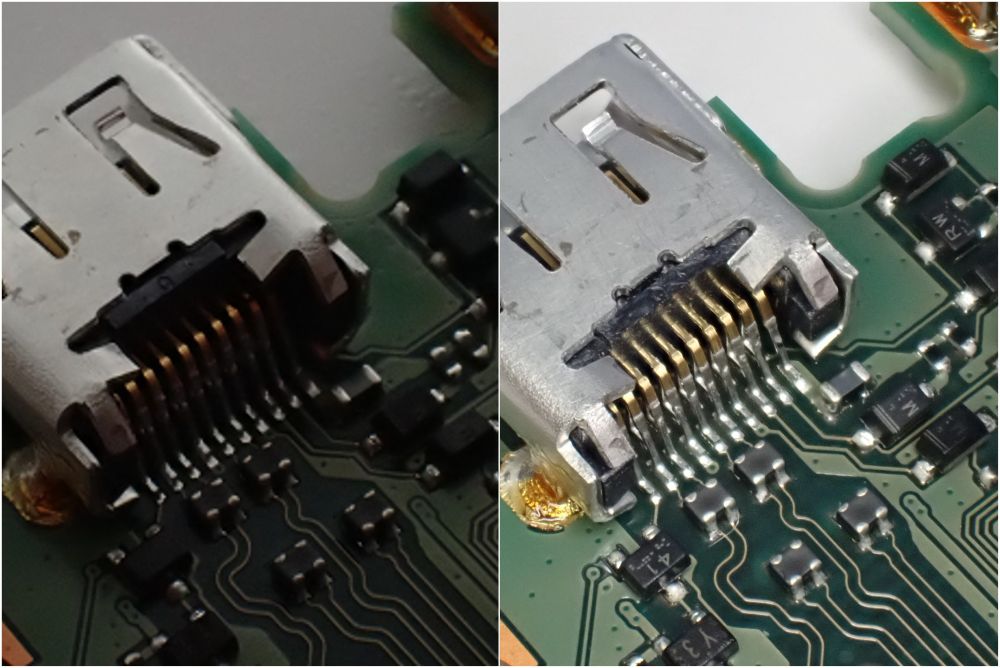

LEDライトガイドで近接撮影時の影を軽減
LEDライトガイド LG-1を装着することで、カメラ本体のLED光をレンズ周囲に導き、対象物を照らします。
近接撮影時にカメラやレンズによって生じる影を軽減できます。

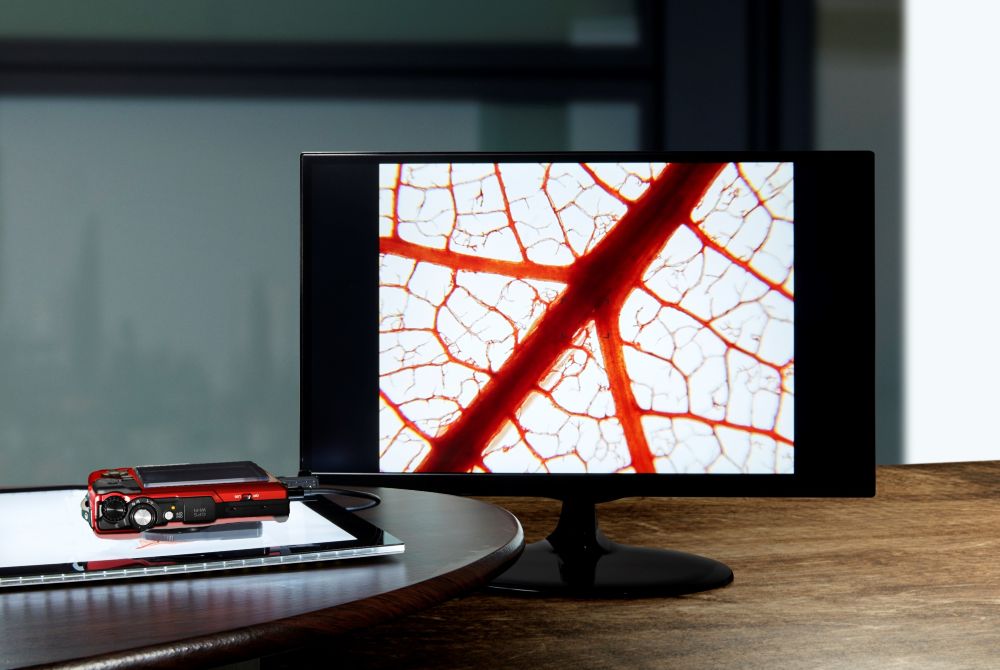

モニターに出力して複数人で確認
HDMIケーブルで外部モニターに接続し、撮影画面や再生画像を大きく表示できます。
複数人での確認や、撮影位置の調整に活用できます。

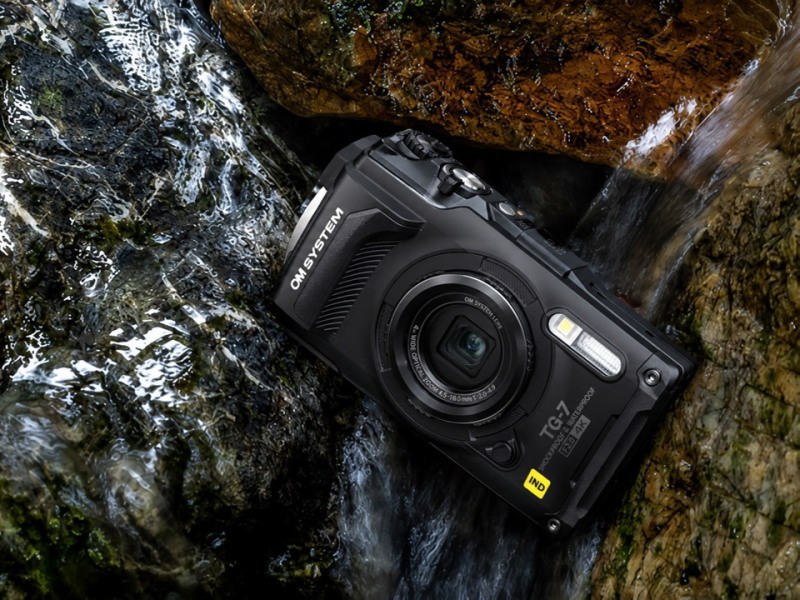

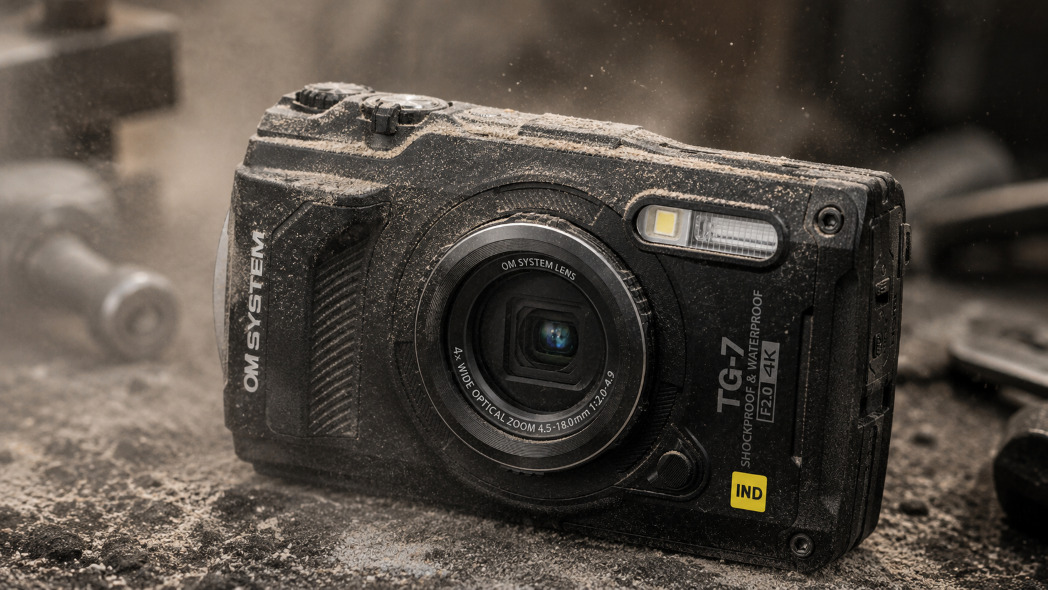

現場へ持ち出せる小型・タフ設計
約249gの小型ボディーに、防水・防塵、耐衝撃、耐低温性能を搭載。
製造現場や屋外など、据え置き型の機器を持ち込みにくい場所でも使用できます。

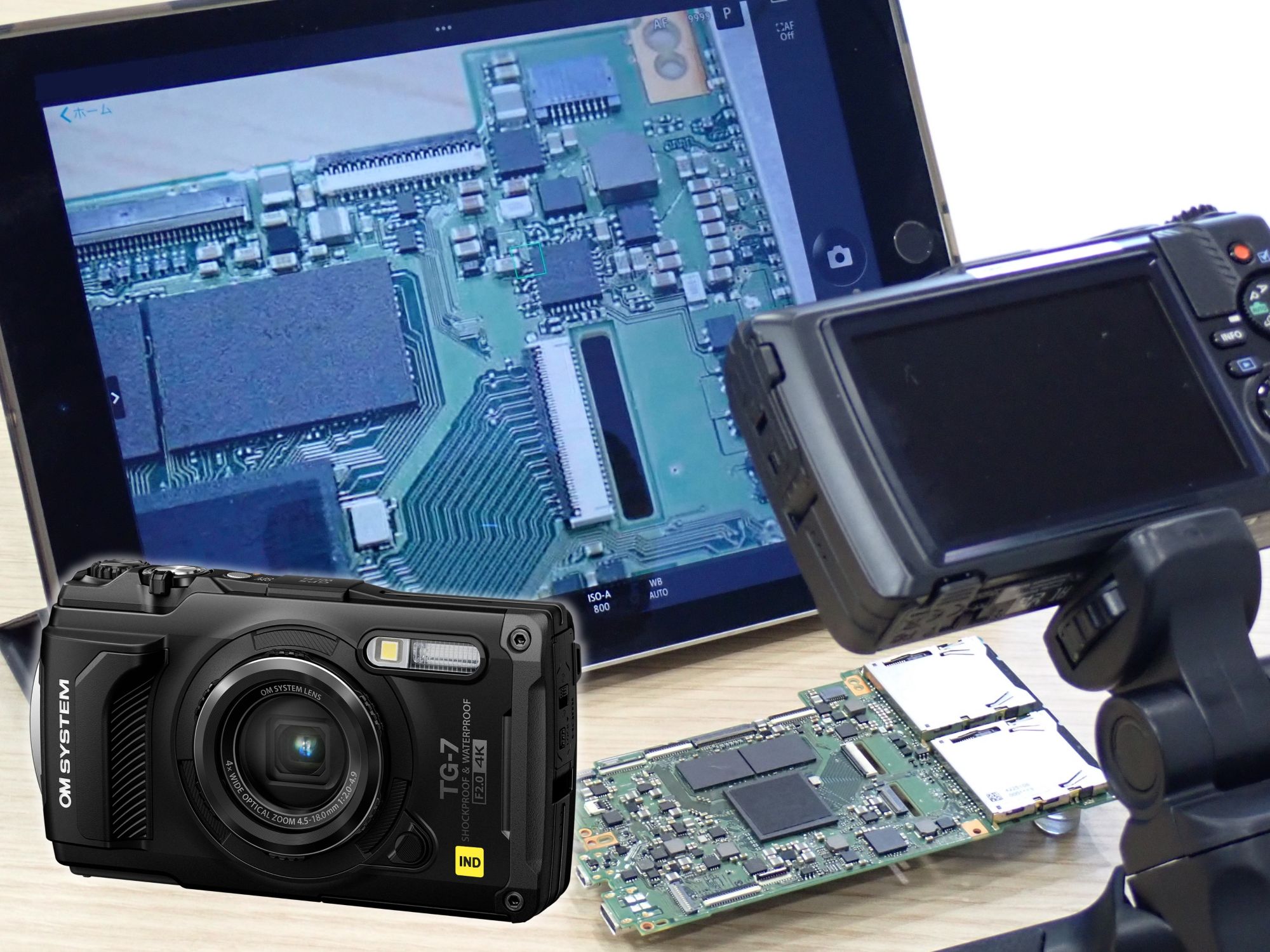

リモート撮影・画像転送
無償のアプリケーションソフト 「OI.Share」を使用することで、スマートフォンやタブレットを使って簡単にリモート撮影や画像転送が可能です。
オプション（有償）
導入テクニカルサポート
設定から撮影のコツまで、分かりやすくご案内いたします。
※移動費等の実費を別途いただく場合がございます。
仕様
| 型番 | TG-7 INDUSTRY |
| 最大撮影倍率 （35ｍｍ換算） |
7倍相当（顕微鏡モード使用時） |
| 倍率（TVモニター出力時） | 約100倍 23.8インチワイド液晶モニター上の倍率となります。（概算値） カメラをHDMI接続し、外部出力した場合の最大倍率です。 |
| 最近接撮影範囲 | 4.8ｘ3.6ｍｍ（顕微鏡モード使用時） |
| 最短撮影距離 | 0.01ｍ（レンズ先端から観察物までの距離：顕微鏡モード使用時） |
| 作動距離（W.D.） | 0.01ｍ（レンズ先端から観察物までの距離：顕微鏡モード使用時） |
| 画素数 | カメラ部有効画素数 1200万画素 / 総画素数 約1271万画素 |
| 防水 | 15m JIS / IEC保護等級8級（IPX8） |
| 防塵 | JIS / IEC保護等級6級（IP6X） |
| 大きさ | 約113.9ｍｍ（W） × 65.8ｍｍ（H） × 32.7ｍｍ（D） CIPA準拠 幅×高さ×奥行き 突起部含まず |
| 質量 | 249g CIPA準拠、付属充電池およびメモリーカード含む |
