患部に近づけて撮影。
滅菌できるから安心。
滅菌できるから安心。

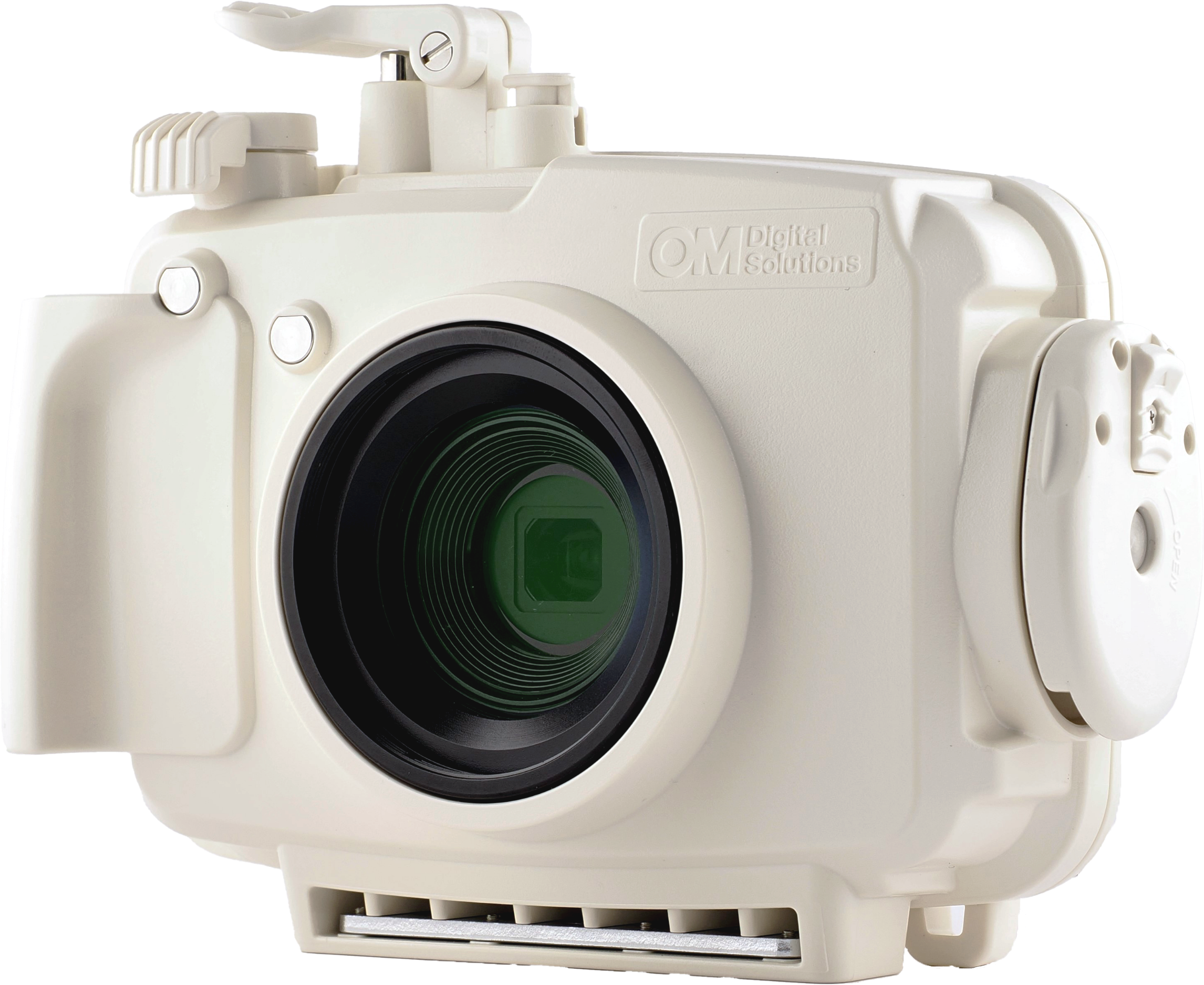

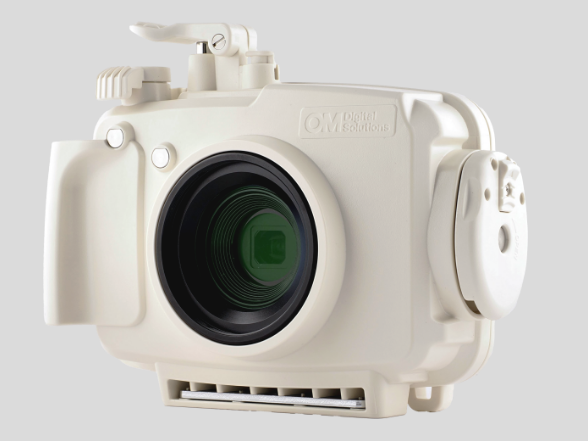

オートクレーブ滅菌対応カメラシステム
MH-STP01 / MH-GP01
MH-STP01 / MH-GP01
事例として動物の術部写真を使用しております。
MHシリーズを用いた術中撮影事例
撮影協力：日本獣医生命科学大学 獣医外科学研究室 原田恭治准教授前十字靭帯断裂（膝関節）
前十字靭帯断裂の手術中に撮影した写真。前十字靭帯が断裂していたこと、関節軟骨の損傷や骨棘の形成、関節周囲の炎症や血管増生について記録。
黒破線：断裂した前十字靭帯黄破線：関節周囲の炎症と血管増生
緑破線：骨棘の形成
前十字靭帯断裂の記録に続いて、半月板の観察を行う。
半月板に損傷が認められなかったことを記録。
青破線：半月板
椎間板ヘルニア（胸椎～腰椎）
胸腰椎・椎間板ヘルニアの手術中に撮影した写真。
脊椎を圧迫している椎間板逸脱物を確認し記録。
黒破線：逸脱している椎間板物質
椎間板物質を摘出したことを記録。
黄破線：摘出した椎間板物質
椎間板物質を摘出した後、圧迫が解除されて脊髄の変形が改善されていることや異常な出血がないことを記録。
脊髄の色調が正常で内出血なども認められないことがわかる。
緑破線：椎間板逸脱物質を摘出した後の脊椎の様子
症例報告や
インフォームドコンセントに。
オートクレーブ対応滅菌カメラシステム
MH-STP01 / MH-GP01
製品仕様

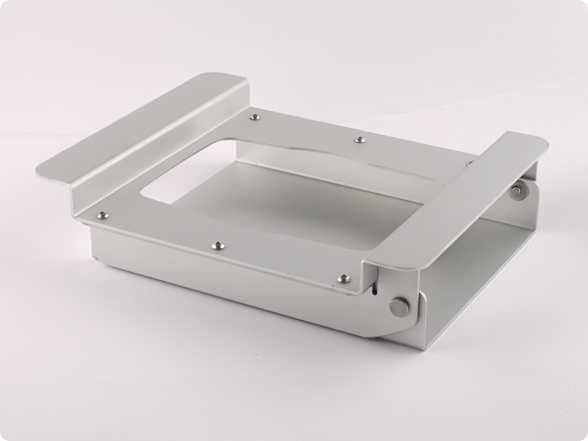

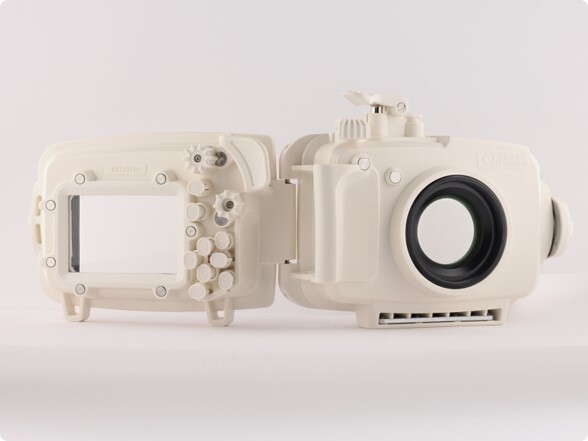

| 品名 | 高圧蒸気滅菌対応ハウジング | ガイドユニット |
|---|---|---|
| 型番 | MH-STP01 | MH-GP01 |

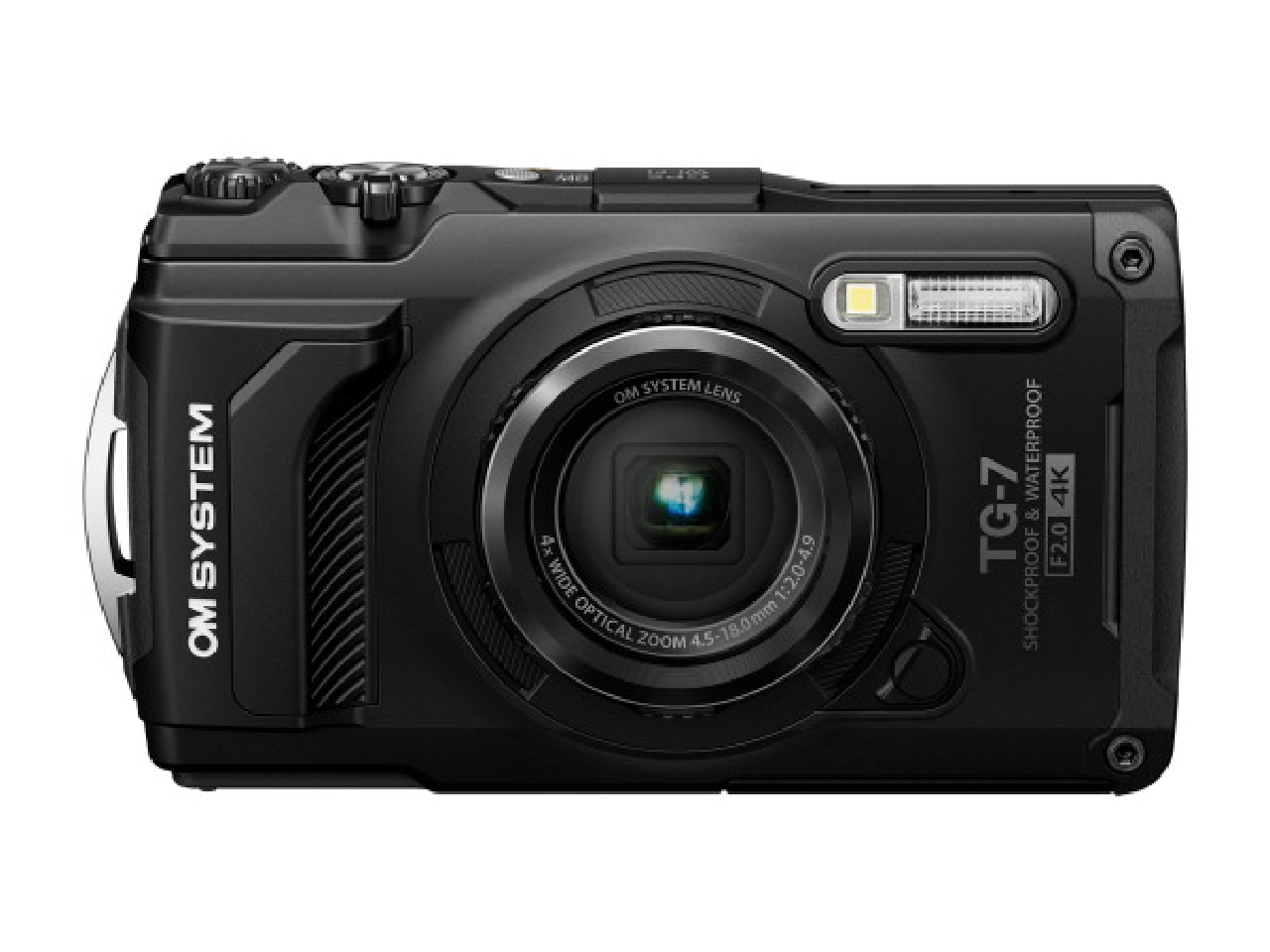

| 対応機種 | Tough TG-6,TG-7 | MH-STP01 |
| 材質 | ポリフェ二ルサルホン樹脂 | アルミ |
| 保存環境 | -20℃～60℃ | |
| 気密性 | 水深5m相当 | - |
| サイズ[mm] (幅×高さ×奥行) | 157×121×80 | 収納時：184×144.5×43.5 |
| 質量[g] | 425 デジタルカメラ、付属品含まず | 238 |
| 耐高圧蒸気滅菌能力＊ | 121℃ 15分 500回相当 / 132℃ 4分 500回相当 | |
＊弊社評価方法により、上記条件で高圧蒸気滅菌処理を行い問題ないことを確認しています。
